Solutions d'alimentation électrique intérieure — Un guide pratique sur les LED et l'alimentation industrielle pour les projets intérieurs

Heure de publication : 2025-12-30 Vues : 54

Les alimentations intérieures convertissent le secteur CA en tensions CC dont votre équipement a besoin, garantissant ainsi un fonctionnement fiable de l'éclairage LED, de la signalisation, des systèmes de sécurité, des instruments médicaux et des contrôleurs d'automatisation. Ce guide décompose les familles d'alimentations intérieures courantes, montre en quoi les pilotes de LED diffèrent des alimentations de commutation industrielles et présente les critères de sélection : mode de sortie, puissance en watts et hauteur libre, protocoles de gradation et protection de l'environnement. Vous découvrirez pourquoi les alimentations à découpage constituent généralement le meilleur choix en intérieur, quelles fonctions de protection sont les plus importantes et comment les facteurs de forme (des modules minces aux unités en armoire) s'adaptent à des installations spécifiques. Nous pointons vers des ressources techniques utiles, expliquons le rôle des certifications et décrivons comment les fabricants gèrent les commandes personnalisées et groupées. Enfin, nous mettons en avant les gammes de produits d'intérieur et les contrôles de qualité de WHOOSH afin que les équipes d'approvisionnement et d'ingénierie puissent évaluer les options adaptées.

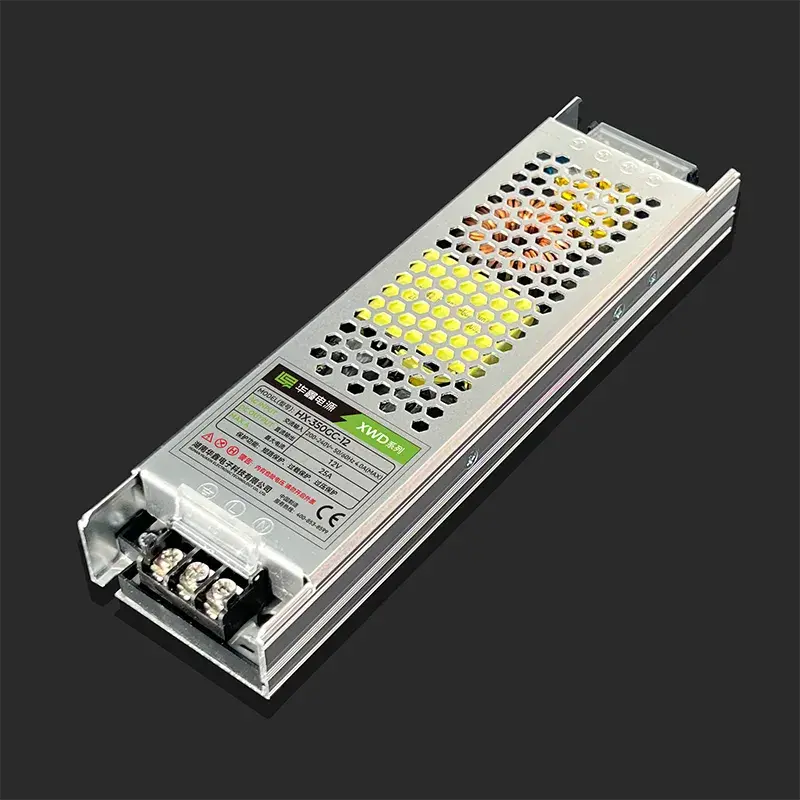

Fournisseur de solutions d'alimentation électrique intérieure

💡 1. Principaux types d'alimentations intérieures

Les alimentations intérieures se déclinent en plusieurs familles pour répondre à différents besoins électriques, mécaniques et de contrôle. La plupart des unités modernes utilisent une conversion par commutation et fournissent soit une tension constante (CV), soit un courant constant (CC). Les sorties nominales courantes sont 12 V et 24 V, le 24 V étant souvent préféré pour les trajets plus longs afin de réduire les chutes de tension. Le tableau ci-dessous résume les principaux attributs.

Type d'alimentation	Attribut clé	Utilisation/valeur typique
Pilote LED	Sorties CC ou CV ; options de gradation intégrées	Bandes, luminaires et signalisation LED d'intérieur nécessitant une gradation sans scintillement
Alimentation mince	Boîtier à profil bas ; généralement des sorties CV	Éclairage sous les armoires, luminaires minces et installations de rénovation
Alimentation de l'armoire	Châssis fermé haute puissance pour une alimentation centralisée	Hubs d'éclairage centralisés et armoires électriques de signalisation commerciale
SMPS industriel / rail DIN	Performances EMC/EMI robustes ; Montage DIN	Contrôleurs d'automatisation, panneaux de contrôle d'accès et distribution d'énergie CCTV

💡 2. En quoi les alimentations LED diffèrent des alimentations industrielles intérieures

Les pilotes de LED (CC/CV) sont conçus pour l'éclairage et incluent souvent des interfaces de gradation telles que TRIAC, 0-10 V ou des protocoles numériques pour éviter le scintillement et le changement de couleur. Les alimentations industrielles intérieures mettent l'accent sur de larges plages d'entrée, un montage robuste (rail DIN ou panneau) et une immunité EMC/EMI améliorée pour les environnements de contrôle électriquement bruyants. Choisissez des drivers LED lorsque la régulation du courant et la qualité de la gradation sont primordiales ; choisissez des fournitures industrielles lorsque la robustesse et l’immunité des signaux sont plus importantes.

⚙️ 3. Choisir la bonne alimentation intérieure

Choisir la bonne alimentation intérieure signifie vérifier le mode de sortie (CV vs CC), la puissance totale plus la marge, les besoins en gradation et en contrôle, le facteur de forme mécanique, l'indice IP/boîtier et les certifications requises. Commencez par définir la charge, confirmez la compatibilité du protocole de gradation (TRIAC, 0-10 V, DALI) et tenez compte du déclassement thermique. Tenez également compte des éléments d'approvisionnement tels que les niveaux de stock, les options OEM/ODM et les dossiers de certification des fournisseurs.

Définissez le type de charge et si un courant constant ou une tension constante est requis.
Calculez la puissance totale et incluez une marge de 20 à 30 % pour la fiabilité et l'expansion future.
Vérifiez la compatibilité du protocole de gradation et les exigences de l’interface de contrôle pour l’intégration.

Application	Spécification requise	Type/spéc. de bloc d'alimentation suggéré
Éclairage d'étagères LED pour commerce de détail	CV 12-24 V, 30-60 W, gradation sans scintillement	Alimentation fine ou driver LED à intensité variable avec prise en charge de 0 à 10 V
Signalisation rétroéclairée	CV 24 V, sorties distribuées, longs câbles	Alimentation d'armoire à sorties multiples et à haut rendement
Contrôle d'accès / capteurs	CV 12 V / 24 V, protection contre les surtensions, montage sur rail DIN	SMPS industriel sur rail DIN avec filtrage OVP/OCP et EMC
Contrôle des machines	24 V stable, faible ondulation, option de redondance	SMPS industriel avec capacité d'alimentation et surveillance redondantes

1) Facteurs pour les alimentations LED

Faites correspondre le mode de sortie de l'alimentation à la charge LED : pilotes à courant constant pour les chaînes de LED et pilotes à tension constante pour les modules et bandes LED. Une inadéquation de mode peut provoquer un scintillement, une panne prématurée ou un éclairage inégal. Confirmez tôt le protocole de gradation (TRIAC, 0–10 V, DALI). L'efficacité et la gestion thermique sont importantes : une efficacité plus élevée réduit la chaleur perdue, mais vous devez tenir compte du déclassement de la température ambiante et de la ventilation de l'enceinte. Vérifiez les caractéristiques d'ondulation et d'appel pour éviter le scintillement visible et les déclenchements intempestifs.

2) Alimentations industrielles pour l'automatisation et la sécurité

Pour les systèmes d'automatisation et de sécurité, choisissez des fournitures industrielles offrant de fortes performances CEM/EMI, de solides fonctions de protection et un montage adapté aux armoires de commande ou aux rails DIN. Les automates programmables, les contrôleurs d'accès et les caméras bénéficient d'une faible ondulation, d'une protection fiable contre les surintensités et d'une immunité aux surtensions. Les sorties de redondance et de surveillance améliorent la disponibilité des systèmes critiques. Donnez la priorité à une isolation renforcée, à une large tolérance d’entrée et à des formats mécaniques standard pour l’intégration sur panneau ou en rack.

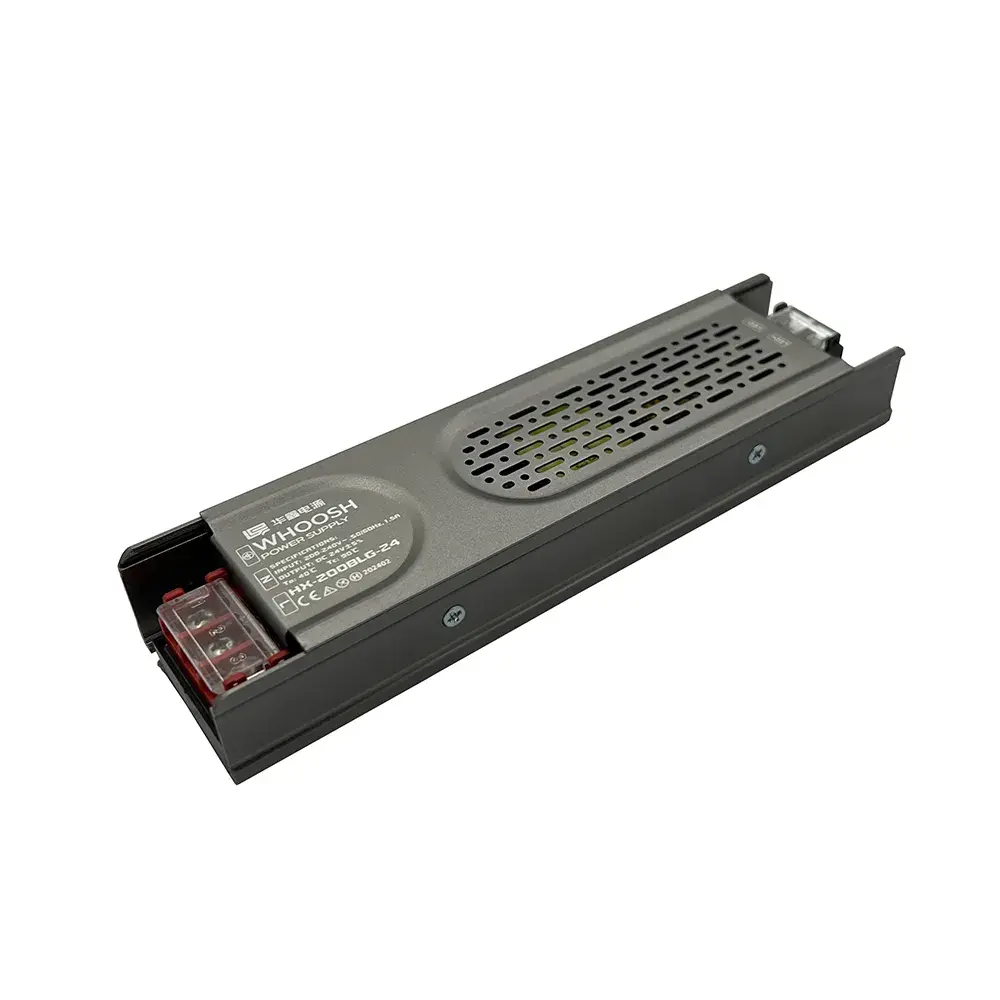

Fabricant de solutions d'alimentation électrique intérieure

💡 4. Avantages des alimentations à découpage pour une utilisation en intérieur

Les alimentations à découpage offrent un rendement plus élevé, une taille plus petite et une chaleur moindre par rapport aux régulateurs linéaires, ce qui en fait le choix préféré pour la plupart des applications intérieures où les budgets d'espace et thermiques sont limités. Leur topologie de commutation réduit les pertes de conduction et la correction active du facteur de puissance (PFC) améliore la forme du courant d'entrée. Les conceptions de commutation modernes permettent des boîtiers minces et des configurations multi-sorties qui simplifient le câblage et réduisent le coût du système. Pour l'éclairage LED et les contrôleurs industriels, les alimentations de commutation offrent un contrôle tension/courant constant avec des protections intégrées qui améliorent la fiabilité du système.

Une efficacité plus élevée réduit les coûts d’exploitation et la charge thermique.
La taille compacte permet des installations minces et dissimulées.
Des protections intégrées protègent à la fois l’alimentation et les équipements connectés.

Fonctionnalités de protection essentielles

Les alimentations de commutation gagnent en efficacité en transférant de l'énergie via des éléments de commutation haute fréquence et des passifs optimisés ; Le PFC actif réduit la distorsion du courant d'entrée et aide le bloc d'alimentation à fonctionner dans diverses conditions de ligne, améliorant ainsi la fiabilité à long terme. Les principales fonctionnalités de protection incluent la protection contre les surtensions (OVP), la protection contre les surintensités (OCP), la protection contre les courts-circuits (SCP) et la protection contre la surchauffe (OTP). La gestion des surtensions et des appels protège le bloc d’alimentation et la distribution en amont. Pour les charges LED, le démarrage progressif et l'appel contrôlé réduisent le scintillement visible et diminuent le risque de déclenchement des disjoncteurs. Hiérarchisez les protections par application pour aligner les spécifications des fournisseurs sur le risque opérationnel.

🏢 5. Applications communes et prise en charge WHOOSH

Les alimentations électriques intérieures servent un large éventail d'applications : éclairage et signalisation LED, sécurité et contrôle d'accès, dispositifs médicaux et automatisation industrielle. Chaque catégorie a des exigences spécifiques : l'éclairage nécessite une faible compatibilité d'ondulation et de gradation ; les systèmes de sécurité ont besoin d'une sauvegarde fiable et d'une protection contre les surtensions ; les dispositifs médicaux exigent des contrôles stricts en matière de sécurité et de CEM ; l'automatisation nécessite généralement une intégration robuste sur rail DIN. L'identification précoce de ces besoins axés sur les applications garantit que le bloc d'alimentation sélectionné équilibre les performances électriques, l'intégration mécanique et la conformité réglementaire.

Éclairage et signalisation LED : choisissez des pilotes LED ou des fournitures d'armoire à intensité variable en faisant attention au scintillement et au déclassement thermique.
Dispositifs de sécurité et contrôle d'accès : préférez les SMPS industriels sur rail DIN avec protection contre les surtensions et faible ondulation.
Équipement médical et de laboratoire : nécessite des fournitures avec une documentation détaillée sur la CEM et la sécurité et un étalonnage contrôlé.

Offres de WHOOSH

WHOOSH fabrique des alimentations de commutation CA-CC pour LED, notamment des alimentations intérieures, des pilotes de LED à intensité variable, des alimentations minces et des alimentations d'armoire. Nous prenons en charge une gamme d'applications intérieures, depuis les grands déploiements d'éclairage et les opérations de sécurité OEM jusqu'aux unités personnalisées pour les projets médicaux. WHOOSH propose des options OEM/ODM pour ajuster les empreintes mécaniques, les tensions de sortie, les protocoles de gradation et les types de connecteurs, et fournit la documentation et les tests attendus par les équipes d'approvisionnement. Des certifications telles que ISO9001:2015, FCC, CE et CCC soutiennent la qualification des fournisseurs et contribuent à réduire le temps d'intégration pour les intégrateurs de systèmes.

Fournisseur de solutions d'alimentation électrique intérieure en Chine

Applications d'éclairage et de signalisation LED

Dans l'éclairage et la signalisation, les alimentations doivent contrôler le courant ou la tension avec précision, prendre en charge les commandes de gradation requises et minimiser le scintillement pour une expérience visuelle cohérente. Les alimentations minces et les pilotes de LED à intensité variable conviennent aux luminaires et aux écrans rétroéclairés où l'espace est limité et où la dissipation thermique est importante. La gestion thermique affecte la durée de vie des LED et la stabilité des couleurs, de sorte que les concepteurs choisissent généralement des fournitures à plus haut rendement et prévoient une marge de sécurité. Pour les longs trajets de signalisation, les architectures 24 V réduisent les chutes de tension et autorisent des conducteurs plus petits, simplifiant ainsi l'installation et maintenant une luminosité uniforme.

Applications d'automatisation médicale et industrielle

Les applications d'automatisation médicale et industrielle exigent une assurance plus élevée en matière de fiabilité et de performances CEM, et souvent une documentation supplémentaire lors de l'approvisionnement, car les pannes peuvent affecter la sécurité ou la disponibilité. Les architectures d'alimentation redondantes, la surveillance à distance et le séquençage de démarrage contrôlé augmentent la résilience des installations critiques. Les approvisionnements destinés à ces secteurs se caractérisent généralement par une faible ondulation, une isolation renforcée et une réglementation stricte sous des charges variables. Les équipes d'approvisionnement doivent demander des rapports de test, des données EMC et des processus qualité documentés lors de la qualification des fournisseurs pour ces contextes.

❓ Questions fréquemment posées

1. Quels sont les défis courants lors de la sélection des alimentations intérieures ?
Les principaux défis consistent à faire correspondre les exigences de tension/courant, à confirmer les besoins en matière de gradation et d'environnement, ainsi qu'à vérifier la fiabilité et les certifications des fournisseurs. Le juste équilibre entre coût, performance et conformité est essentiel.

2. Comment assurer la longévité de mon alimentation intérieure ?
Sélectionnez une unité avec une puissance nominale de 20 à 30 %, assurez une ventilation adéquate et suivez les instructions de déclassement. Des protections intégrées (OVP, OCP) contribuent également à protéger l'alimentation et les équipements connectés.

3. Quel rôle joue la gestion thermique dans les alimentations électriques intérieures ?
La gestion thermique est essentielle : une chaleur excessive réduit la durée de vie des composants. Utilisez des fournitures à haut rendement, fournissez une ventilation ou un dissipateur thermique adéquat au boîtier et appliquez un déclassement en fonction de la température ambiante.

4. Comment puis-je choisir entre une alimentation à tension constante (CV) et à courant constant (CC) ?
Choisissez une alimentation à tension constante (CV) pour les modules LED, les bandes ou autres charges nécessitant une tension stable, souvent avec des résistances de limitation de courant. Optez pour une alimentation à courant constant (CC) pour les chaînes ou réseaux de LED à entraînement direct qui nécessitent un courant précis et régulé pour maintenir une luminosité constante et éviter les dommages.

5. Quelles certifications sont les plus importantes pour les alimentations intérieures ?
Les certifications essentielles incluent CE (pour l'Europe), FCC (pour l'Amérique du Nord) et CCC (pour la Chine) pour l'accès au marché et la conformité CEM/sécurité. ISO9001 : 2015 indique un système de gestion de la qualité robuste. Des applications spécifiques telles que les dispositifs médicaux peuvent nécessiter des certifications spécialisées supplémentaires.
